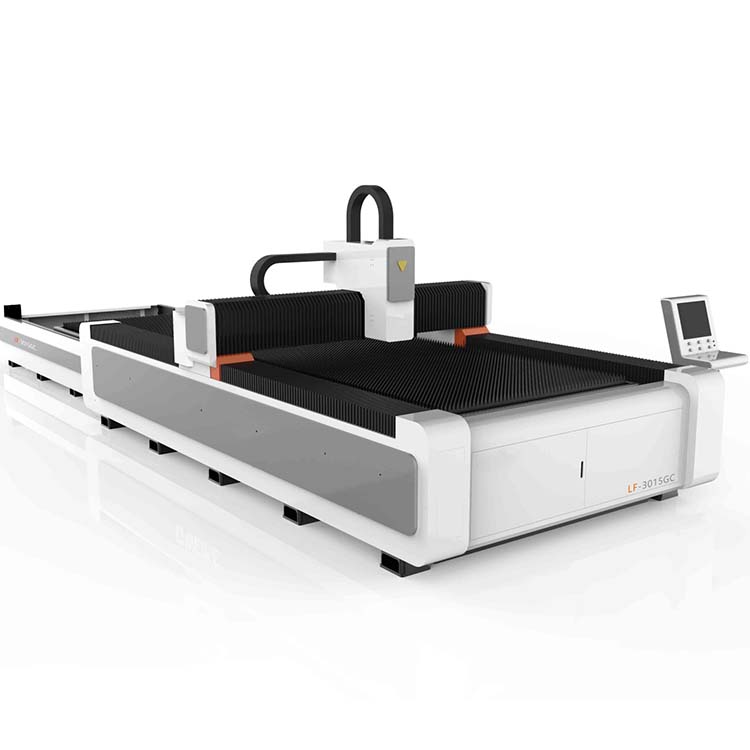

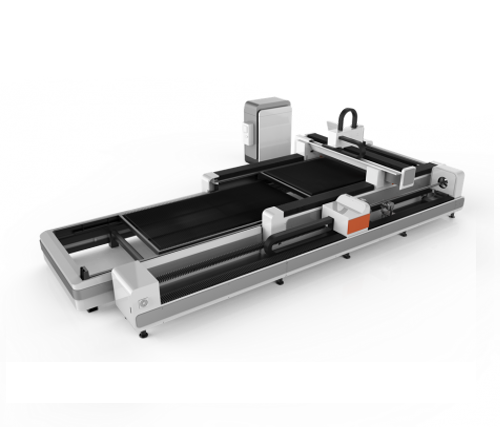

交换平台光纤激光切割机
交换平台光纤激光切割机
光纤激光切割机是利用光纤激光发生器作为光源的新型激光切割设备,激光打标机厂家认为比起普通二氧化碳激光切割机更节省空间和气体消耗量,光电转化率高,是节能环保的新产品,也是世界上前列技术产品之一,与同体积庞大的气体激光器和固体激光器相比具有明显的优势,已逐渐发展成为高精度激光加工领域中的重要候选者之一。 飞全光纤激光切割设备可以自动、直接、快速、准确地将设计思想物化为具有一定功能的原型或直接制造零件,在不用模具和工具的条件下生成几乎任意复杂的零部件,解决了从设计到制造的快速对接问题。有效地缩短了产品的研发或生产周期,降低了开发成本。该设备可应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工、厨具加工等各种制造加工行业。

激光类型:

FDG3015/FDG4020/FDG6020


加工幅面:

3000mmX1500mm/4000mmX2000mm/6000mm×2000mm


XY轴运行速度:70m/min



切割范围:

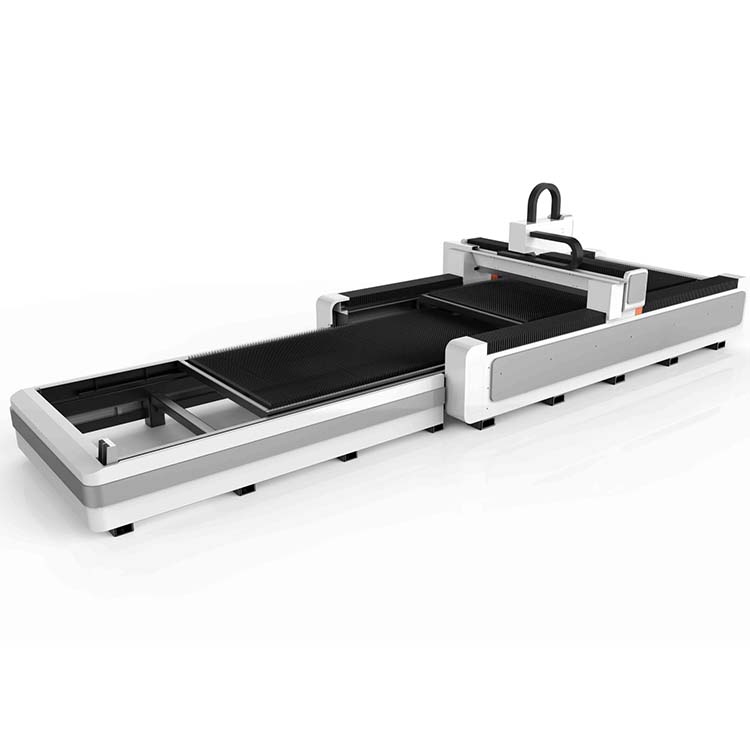

交换平台光纤激光切割机







交换平台光纤激光切割机的优点



双龙门驱动,性能稳定


龙门双驱动,良好的切割性能及稳定性。采用进口导向传动机构和伺服电机,光电转化效率高达35%,激光焊接机厂家具有良好的光束质量,自动交换工作台配置,缩短待机时间,有效提高工作表效率30%以上。







高速度,高精度


精度高,速度快,切缝窄,热影响区小,切割面光滑无毛刺。采用进口伺服驱动系统,高精度进口丝杠传动系统定位精度达±0.03MM具备超小的聚焦光斑,切割线条更精细,加工工艺精度更高,切缝可达0.1MM。



耗能低,操作方便简单


一体设计,简洁干练。加工柔性好,可以加工任意图形,亦可以切割管材及其他异型材。能耗低,维护成本低。可以对钢板、不锈钢、铝合金板、硬质合金等任何硬度的材质进行无变形切割。可随意设计各种图形或文字及时切割,操作简单、灵活、方便。





机型

Model

FDG3015

FDG4020

FDG6020

加工幅面(长*宽*高)

Processing area(L*W*H)

3000mm×1500mm

4000mm×2000mm

6000mm×2000mm

定位精度

Positioning accuracy

±0.03mm

重复定位精度

Repositioning accuracy

±0.02mm

XY轴最大运行速度

Max. running speed of XY axis

70m/min

XY轴最大加速度

Max. Acceleration of XY axis

0.8G

Z轴行程

Z axis stroke

240mm

激光器功率

Laser stroke

500W-3000W

工作电压

Working voltage

380V/50Hz

传动方式

Transmission

双驱齿条传动 Double drive rack drive

整机重量

Weight

5T

6.4T

8T

外观尺寸(长*宽*高)

Dimension(L*W*H)

8150×2825×2125mm

11700×3300×2125mm

15200×3300×2125mm

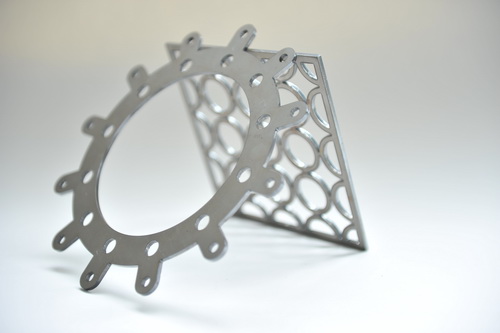

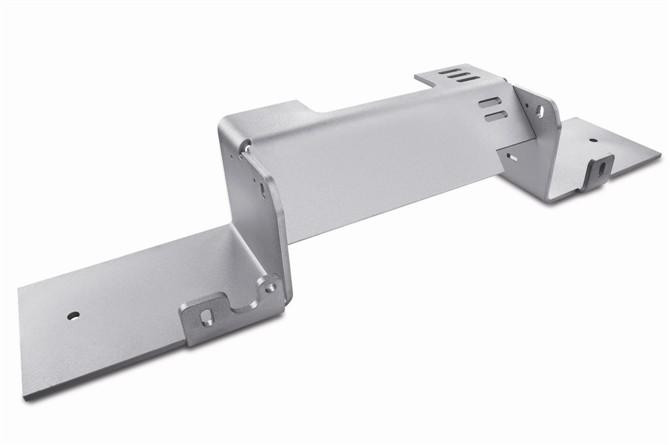

交换平台光纤激光切割机可加工的类型及加工方式





可切割各种金属板材、管材,主要适用于不锈钢、碳钢、锰钢、镀锌板、各种合金板、稀有金属等材质的快速切割。广泛应用于:厨房电器、钣金机箱机柜、机械设备、电器设备、灯饰五金、广告标牌、汽车配件、展示器材、各种金属制品、钣金切割加工等行业。
